產品簡介

DFB系列高壓板式過濾器

該高壓板式過濾器可直接安裝系統的閥塊上，用于逬一步清除或阻擋由于外界侵入或元件工作時磨損，所產生的雜質。特別適用自動控制系統和伺服系統。它可防止高精度的控制元件和執行元件由于污染而過早磨損或卡死，從而可減少故障，延長元件使用壽命。
該過濾器設有壓差發訊器，當濾芯被污染堵塞到進出油口壓差為0.5MPa時，即發出開關信號，此時應清洗或更換濾芯，此達到保證系統安裝的目的。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

該過濾器與傳統過濾器相比具有安裝結構緊湊，體積小的特點，且濾芯采用逬口玻璃纖維濾材，具有過濾精度高，通油能力強，原始壓力小，納污量大等優點。過濾精度以絕對過濾精度標定，其過濾比β 3、5、10、20N200過濾效率n≥99.5%。符合ISO標準。

技術參數

型號	通徑 Dia. (mm)	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	公稱壓力（MPa）	壓力損失 Iniaitl.△P (MPa)		發訊器功率（V/W）	濾芯型號	進出油口 0形圈
型號	通徑 Dia. (mm)	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	公稱壓力（MPa）	Initial	Max.	發訊器功率（V/W）	濾芯型號	進出油口 0形圈
DFB-H30 x *C	16	30	3 5 10 20 30	32	<=0.01	0.5	220V/50W	LH0030D*BN3HC	24x2.4
DFB-H60 x *C	20	60						LH0060D*BN3HC	32x3.1
DFB-H110 x *C	20	110						LH0110D*BN3HC	32x3.1
DFB-H160 x *C	32	160						LH0160D*BN3HC	40x3.1
DFB-H240 x *C		240						LH0240D*BN3HC
DFB-H330 X *C		330						LH0330D*BN3HC
DFB-H500 X *C		500						LH0500D*BN3HC
DFB-H660 X *C		660						LH0660D*BN3HC

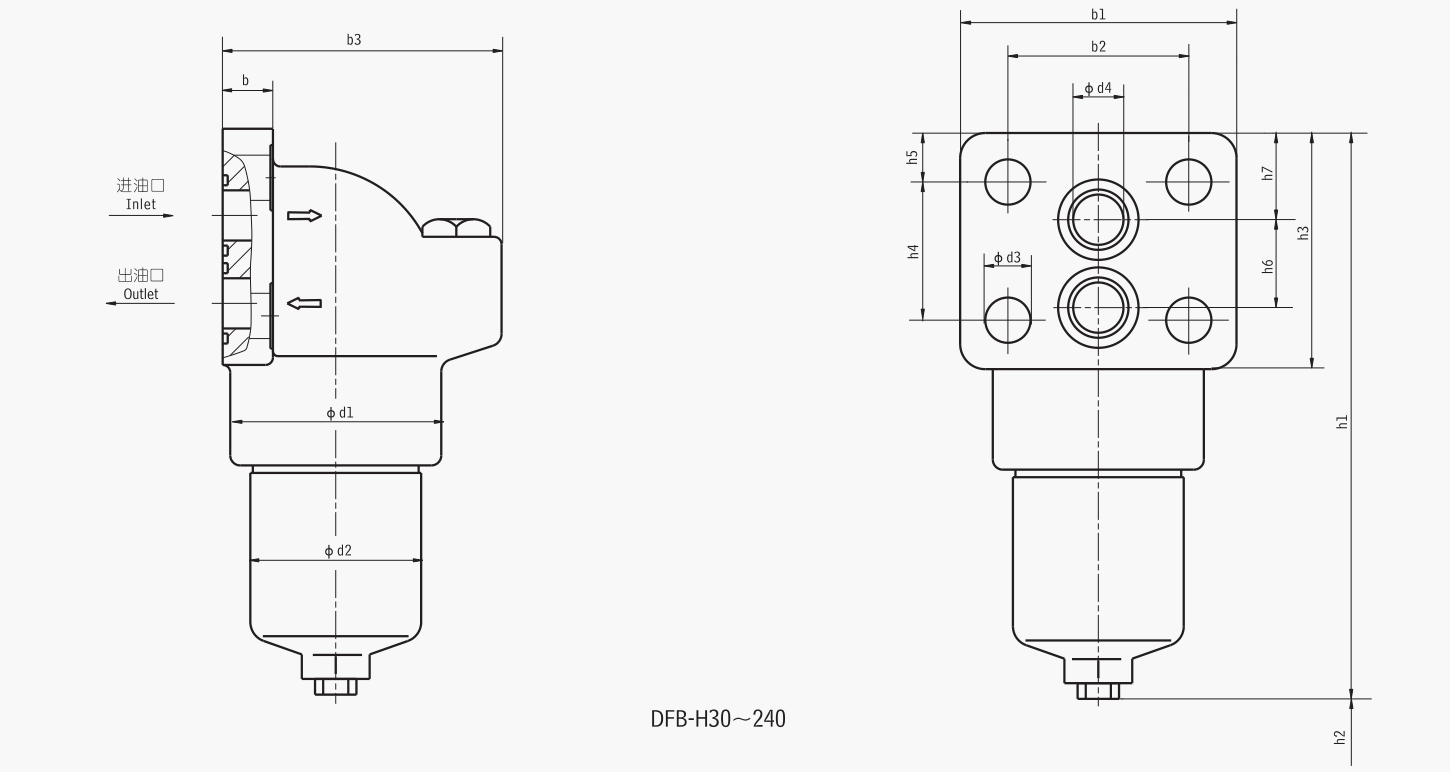

鏈接尺寸

型號 Model	尺寸 Size (mm)
型號 Model	Φd1	Φd2	Φd3	Φd4	b	b1	b2	b3	h1	h2	h3	h4	h5	h6	h7
DFB-H30x*C	67	54	12	16	18	80	57	94	210	75	76	45	15.5	28	30.5
DFB-H60x*C	92	73	18	20	20	110	72	115	240	75	94	55	19.5	35	34.5
DFB-H110x*C	92	73	18	20	20	110	72	115	309	75	94	55	19.5	35	34.5
DFB-H160x*C	124	102	22	32	30	140	95	153	293	85	110	60	25	52	31
DFB-H240x*C	124	102	22	32	30	140	95	153	351	85	110	60	25	52	31
DFB-H330x*C	170	146	22	32	30	140	95	172	372	115	110	58	26	52	32
DFB-H500x*C	170	146	22	32	30	140	95	172	454	115	110	58	26	52	32
DFB-H660x*C	170	146	22	32	30	140	95	172	528	115	110	58	26	52	32
